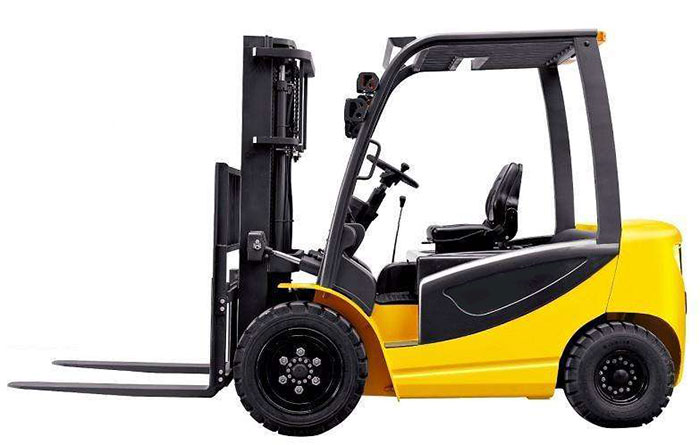

Електричний вилочний навантажувач з вантажопідйомністю 2.5ton з CE
Yuntian Forklift, серія TK;
Номінальна вантажопідйомність: 1,5-5 т, висота підйому: 3000-6000мм, зі стабільною продуктивністю, комфортною експлуатацією;
Основні риси:
1) Ініціативна система шокуючої докази, щоб забезпечити більш безпечне та стабільне навантажувальне навантаження;
2) стійка мачта з високим коефіцієнтом безпеки;
3) Міцність: весь електричний роз'єм з водонепроникним дизайном;
4) передові безпечні системи магістральних трубопроводів, щоб не допустити виходу з керування для мачти при несправності гідравлічної системи, щоб гарантувати безпеку;
5) Для використання контролера MOSFET це може забезпечити плавне і циклічне регенеративне гальмування, щоб продовжити термін служби двигуна та акумулятора;
6) подвійний насос в одній технології, щоб знизити двигун керма носі і зберегти енергію;
7) Передовий задній дизайн конструкції, щоб збільшити термін експлуатації ведучого колеса;
8) Система зняття тепла для електричного контролера, це може захистити контролер і продовжити термін служби;
9) Основні частини від відомих постачальників;
10) Конфігурація та дизайн ергономіки, щоб зробити оператора більш комфортним;
Модель №. | TK15 | TK20 | TK25 | TK30 | TK35 | |||
Стандарт | Тип живлення | Акумулятор | Акумулятор | Акумулятор | Акумулятор | Акумулятор | ||
Тип експлуатації | сидять | сидять | сидять | сидять | сидять | |||
Номінальна потужність | Q (кг) | 1500 | 2000 | 2500 | 3000 | 3500 | ||
Навантаження центру | C (мм) | 500 | 500 | 500 | 500 | 500 | ||
T & у р r I е м | Тип коліс-передній / задній | пневматична шина | тверда шина | |||||
Передні колеса | 6.50-10-10PR | 7.00-12-12Пр | 7.00-12-12Пр | 28 × 9-15-12PR | 28 × 9-15 | |||
Передній край | 5.00F-10 | 5.00С-12 | 5.00С-12 | 7.00T-15 | 7.00T-15 | |||
Заднє колесо | 5.00-8-10ПР | 18 × 7-8-14PR | 18 × 7-8-14PR | 18 × 7-8-14PR | 18 × 7-8 | |||
Задній край | 3.50D-8 | 4.33R-8 | 4.33R-8 | 4.33R-8 | 4.33R-8 | |||
№ шин - передній / задній (X = привідне колесо) | 2X / 2 | 2X / 2 | 2X / 2 | 2X / 2 | 2X / 2 | |||
D я м е н с я о н | Кут нахилу кузова ---- угорі / вниз - град. | α / β (o) | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | |
Висота підйому | h1 (мм) | 3000 | 3000 | 3000 | 3000 | 3000 | ||
Висота - вільний ліфт | h2 (мм) | / | / | / | / | / | ||
Висота - Мач знижений | h3 (мм) | 2125 | 2015 р | 2015 р | 2080 | 2080 | ||
Hegith-Mast Extended | h4 (мм) | 3620 | 3645 | 3645 | 3706 | 3706 | ||
Розширений висота-мачта з підлогою-спинкою | h5 (мм) | 4050 | 4050 | 4050 | 4220 | 4220 | ||
Висота-Накладна охорона - мм | h6 (мм) | 2205 | 2207 | 2207 | 2200 | 2200 | ||
Масштабний прохід на землю | h8 (мм) | 125 | 125 | 125 | 150 | 150 | ||
Загальна довжина | 11 (мм) | 3085 | 3420 | 3425 | 3597 | 3627 | ||
Довжина до вилки особи | 12 (мм) | 2015 р | 2350 | 2355 | 2527 | 2557 | ||
Колісна база | у (мм) | 1250 | 1500 | 1500 | 1600 р | 1600 р | ||
Передня підвіска | x (мм) | 399 | 455 | 455 | 478 | 478 | ||
Загальна ширина | b1 / b2 (мм) | 1070 | 1160/1150 | 1160/1150 | 1225/1200 | 1225/1200 | ||
Протектор Фронт / задній | b3 / b4 (мм) | 891/920 | 972/960 | 972/960 | 1000/992 | 1000/992 | ||
Розміри вил | мм | 1070 * 100 * 35 | 1070 * 100 * 45 | 1070 * 100 * 45 | 1070 * 122 * 45 | 1070 * 122 * 50 | ||
Ширина по вилкам | b5 (мм) | 220-960 | 220-1000 | 220-1000 | 265-1060 | 265-1060 | ||
Радіус трюму | Ва (мм) | 1902 | 2093 | 2098 рр | 2290 | 2315 | ||
Функція | Швидкість пересування - вантажна / без навантаження | км / год | 10/11 | 12.5 / 13.5 | 12.5 / 13.5 | 12.3 / 13.5 | 11.6 / 11.9 | |
Макс. Розмірність - вантажна / незагружена | % | 10/15 | 10/15 | 10/15 | 10/13 | 10/13 | ||
Водіння двигуна (S2 60) | кВт | 8/5 | 11/8 | 11/8 | 16,6 / 10 | 16,6 / 10 | ||
Підніміть двигун типу | DC | DC | DC | DC | DC | |||
Двигун підйому (S3 15%) | кВт | 7.5 | 10 | 10 | 13 | 13 | ||
Батарея V / AH | V / AH | 48/440 | 48/630 | 48/630 | 80/500 | 80/500 | ||
Вага | Акумулятор | кг | 680 | 800 | 800 | 1230 | 1230 | |
Сервісна вага | кг | 3226 | 3920 | 4055 | 4980 | 5130 | ||
Керування | Тип керування | Повна гідравліка | ||||||
Паркувальна гальмівна модель | Гідравлічна потужність | |||||||
Парковка Тип роботи | Педаль | |||||||
Тип сервісного гальма-експлуатації | Ручний гальмо |
