Трубний стрічковий конвеєр
Трубопровідний конвеєр Опис Як своєрідний екологічно безпечний безперервний транспортний апарат, круговий трубний стрічковий конвеєр в основному використовується для транспортування вугілля, шахтного вугілля, коксу, сумішних матеріалів, спеченої руди, мінерального порошку, нафтового коксу, вапняку, піщано-гравійного агрегату , ...

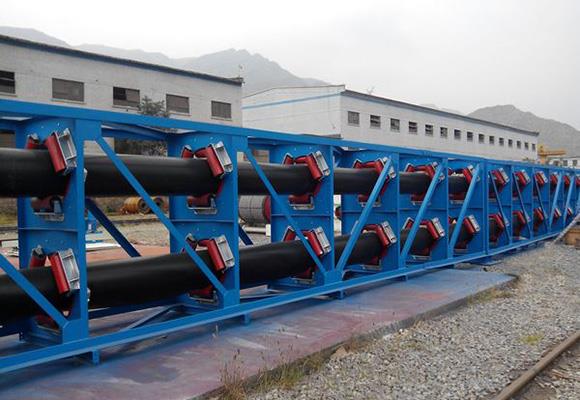

Трубний стрічковий конвеєр
Опис
Як спосіб безперервного транспортування навколишнього середовища круговий трубний стрічковий конвеєр в основному використовується для транспортування вугілля, шахтного вугілля, коксу, сумішних матеріалів, спеченої руди, мінерального порошку, нафтового коксу, вапняку, піщано-гравійного агрегату, ацетиленового шламу, зволожуюча пил, хімічні добрива, сіль, папір, фосфорний гіпс, сірчано-залізо шлаки та всі види сипучих матеріалів. Круговий трубний стрічковий конвеєр має такий же принцип роботи з звичайним стрічковим конвеєром; а саме, використовувати тертя для переміщення конвеєрного стрічки і його матеріалів. Більшість компонентів можна звичайно використовувати з звичайним стрічковим конвеєром, однак, різниця в тому, що конвеєрний ремінь повинен бути закатований у формі кільцевої трубки.
Принцип та структура циркуляційного трубного стрічкового конвеєра:
1. Загальний порт розвантаження
2. Зарядний порт
3. Перехідний розділ прийому матеріалів
4. Спеціальна трубчаста стрічка
5. Перетин розділу розвантаження матеріалів
6. Коробка передач
Коли конвеєрний ремінь отримує матеріали з перехідної секції на своєму хвості, конвеєрний стрічок буде згорнуто поступово в формі круглої трубки, після чого скріплюється кругова стрічка для транспортування матеріалів у герметичному вигляді, потім, конвеєрний стрічко розгорнеться поступово, коли матеріали переносяться до секції переходу голови до тих пір, поки матеріали не вийдуть.
Особливості
1. Це може запечатати і транспортувати сипучих матеріалів.
2. Він може організувати транспортні процедури в режимі космічного деформації.
3. Це може підвищити кут нахилу транспорту.
4. Існує не відстеження явища.
5. Він може транспортувати матеріали у двох напрямках.
Специфікація
Діаметр трубки | Ширина стрічки | Швидкість руху (м / с) | |||||||
0,5 | 0,63 | 0,8 | 1 | 1,25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26,5 | 33,9 | 42,4 | 53 |
Φ150 | 550 | 23,9 | 30.1 | 38.2 | 47,7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42,4 | 53.4 | 67,9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83,5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152,7 | 190.9 | 238,6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649.4 |
Φ400 | 1460 | 169.6 | 213,8 | 271.4 | 339,3 | 424,1 | 542,9 | 678.6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536.8 | 687.1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265.1 | 334 | 424,1 | 530.1 | 662,7 | 848,2 | 1060.3 | 1325.4 |
Φ560 | 2050 рр | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480,9 | 610.7 | 763.4 | 954,3 | 1221.5 | 1526.8 | 1908,5 |
Φ630 | 2300 | 420.8 | 530,2 | 673,3 | 841.7 | 1052.1 | 1346,6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519,5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357,2 | 1696,5 | 2171,5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965,2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Діаметр трубки (мм) | Ширина стрічки | Швидкість руху (м / с) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118,8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214,7 | 238,6 | 267,2 | 300.6 | 338.8 |
Φ200 | 730 | 267,2 | 301.1 | 339,3 | 381.7 | 424,1 | 475 | 534.4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530.1 | 596.4 | 662,7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677,5 | 763.4 | 858,8 | 954,3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454,7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204,5 | 1357,2 | 1526.8 | 1696,5 | 1900 рр | 2137,5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932,4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 рр | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
