Опис

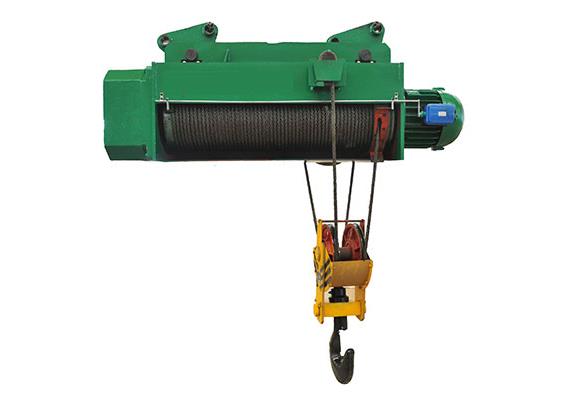

Тип CD Електричний підйомник - це невеликий підйомний пристрій. Він може бути встановлений на всіх типах кранів, таких як козловий кран, підйомний кран, стрічковий кран та інший спеціальний кран для підйому всіх видів матеріалу. При невеликій модифікації, він також може використовуватися як лебідь. Більш того, його можна легко встановити з різною висотою ручним керуванням.

Як тип загального піднімального обладнання, модель CD1 / MD1 електрична оснащена верхньою / нижньою обмежувальною захисницею для забезпечення безпечної експлуатації. Широко використовується для переробки матеріалів та перевантаження вантажів на заводі, шахті, залізничному майданчику, товарній станції та складі Це хороший механізм підйому продуктивності при підвищенні працездатності та поліпшенні робочого стану.

Як невеликий підйомний пристрій, він має переваги компактної конструкції, легкої ваги, невеликого обсягу, міжнародних розмірів, легкого в управлінні і т.д. Редуктор приймає тверду конструкцію керування поверхнею зубів, яка має тривалий термін служби та високу механічну ефективність . Мотор приймає мотор гальмівного роторного конвеєра з верхньою та нижньою двосторонніми пристроями обмеження безпеки.

Існує тільки один CD Електричний Wire Канат підйомник швидкість підйому, MD1 Електричний дротильний підйомник швидко і повільно два виду швидкості підйому, стабільно і точно, для точного складання.

Тип CD Електричний дротяний підйомник має тільки одну нормальну швидкість, яка може задовольняти нормальному застосуванню, тоді як підйомник електричного каната типу MD має дві швидкості: звичайна швидкість і низька швидкість.

Коли тип MD є на низькій швидкості, він може робити точне завантаження та розвантаження, заглиблення піскової коробки, обслуговування верстатів тощо. Така модель MD Electric Wire Ling піднімається більш широко, ніж модель CD.

Особливості

Ролик

Ролик виготовлений з високоякісних безшовних труб та передає потужність через сплайни. Корпус виготовлений зі зварної сталевої пластини. Це основна частина підйомника.

Гачок

Гачок підроблений та підключений до шківів через упругий шарикопідшипник, тому крюк може вільно обертатися.

Гачки не більше 5 тонн вантажопідйомності є одношаровим стилем і вище 10 тонн є двошаровим стилем.

Трос

Приймає високоміцний трос з міцністю на розрив 1770 МПа, високою безпекою та тривалим терміном служби.

Канатна дорога

Стандартний путівник проводів виконаний із сталі Q235b.

Підйомний двигун

Підйомний двигун з великою тяговою силою застосовується для виконання постійних прямих поїздок під час роботи безперервно.

Електричний підйомник тросового типу CD1 оснащений одномоторним мотором ZD, а MD1 оснащений двигуном подвійної швидкості ZDS стилю.

Різниця між звичайною швидкістю та низькою швидкістю становить 10: 1.

Редуктор

Шестерні та осей виготовлені з легованої сталі або кваліфікованої вуглецевої сталі. Всі редуктори приймають 3-ступінчасту конічну передачу. Правильна термічна обробка проводиться для забезпечення їх надійності та терміну служби. Нарешті, коробковий корпус і коробковий чохол виготовлені з чавуну. Обидва добре встряхиваются і герметично затягуються.

Електричне обладнання

Електричний механізм складається з електричного блоку управління, обмежувача, кнопкового вимикача, з'єднувального дроту і т. Д.

Відповідно до виділеного напрямку на кнопку перемикача, натискайте кнопку належним чином і керуйте підйомником через вмикання та вимикання реле в коробці керування. Робоча напруга зазвичай 36В.

Захист безпеки

* Точний обмежувач шестерні передач використовується як верхній та нижній межі, що дозволяє надійно відключати ланцюг живлення, якщо крюк переміщається до верхньої або нижньої межі, щоб зупинити двигун.

* Захист від перевантаження: підйомник електричного троса використовує електронну захист від перевантаження, так що загальна вага підйому не перевищує номінальної ваги підйому; якщо тягнуча сила сталевої мотузки становить більше ніж 105% номінальної ємності, пристрої захисту від перевантаження автоматично відключають піднімаючу петлю.

* Захист від надзвичайних зупинок

* Захист від надмірного захисту підйомного двигуна

* Надмірний захист

* Фаза захисту

* Низький захист напруги

Контрольний шлях

Підвісний контроль лінії

a.36V безпека керування напругою для людини.

b. Легко контролювати, необов'язкового додаткового водія, працювати після подорожі підйомника

в) Двоступенева кнопка з надзвичайною ситуацією для досягнення зупинки безпеки

d.Зв'язується з електричним тролейбусом, підвішеним під візок

e.Захисний клас IP54 IP55

f.Оперативність життя не менше 500 000 разів

Пульт

Тайвань Юдінг або всесвітньо відомий бренд,

b.24V Безпека керування напругою для людини.

c.віддалення дистанції: не менше 100 метрів;

d. Легко контролювати, додаткового водія не потрібно, щоб працювати більш вільно на землі

e.Темена тисяч точок з'єднання, невтручання один з одним

f.Двома кроками натискання кнопки або джойстика з аварійною зупинкою.

г. Клас захисту IP54 IP55

год. Робочий строк: не менше 500 000 разів

Стандарти дизайну

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

Технічні характеристики

Примітка. Висота підйому можна налаштувати, тобто 6м, 9м, 20м

Примітка. Висота підйому можна налаштувати, тобто 6м, 9м, 20м
